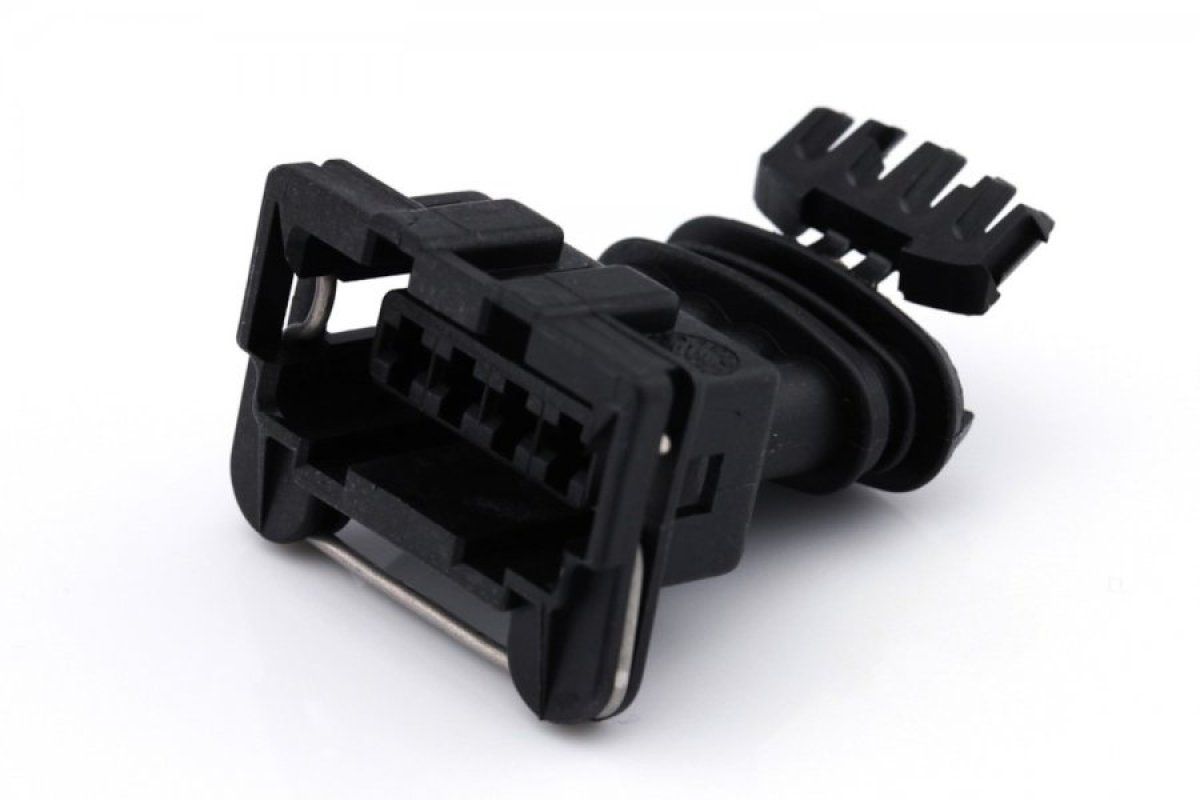

Aperçu du Junior Power Connector 4 voies

Le Junior Power Connector 4 voies est un connecteur de haute qualité conçu pour connecter en toute sécurité et efficacement les circuits électriques dans les voitures. Adapté aux câbles d'une section de 0,5 à 2,5 mm², ce connecteur offre une solution fiable pour diverses applications.

Spécifications techniques

• Nombre de pôles : 4
• Section de câble adaptée : 0,5 - 2,5 mm²
• Courant nominal : Jusqu'à 20A
• Tension nominale : 24V DC
• Plage de température : -40°C à +130°C
• Classe de protection : IP54 selon IEC 529
• Entraxe : 5 mm

Applications

Ce connecteur est idéal pour une utilisation dans :

• Secteur automobile : Pour connecter des composants électriques dans les véhicules.
• Applications industrielles : Lorsque des connexions électriques fiables sont nécessaires.
• Projets électroniques : Pour les amateurs et professionnels ayant besoin de connexions sûres et efficaces.

Avantages du Junior Power Connector 4 voies

• Fiabilité : Conçu pour une connexion stable et sécurisée.
• Flexibilité : Convient à une large gamme de sections de câbles.
• Durabilité : Résiste aux températures extrêmes et aux conditions environnementales.
• Installation facile : Grâce au système de verrouillage secondaire et aux marquages clairs.

Compatibilité et accessoires

Pour des performances optimales, il est recommandé d'utiliser les accessoires suivants :

• Joints : Disponibles en différentes tailles pour une étanchéité parfaite.
• Contacts à sertir : Pour une connexion électrique solide et fiable.
• Outils : Pinces à sertir et outils de retrait spécialement conçus pour une installation et un entretien faciles.

Instructions d'installation

1. Préparation : Dénudez les câbles à la longueur recommandée.
2. Sertissage : Fixez les contacts à sertir aux câbles avec l'outil approprié.
3. Placement : Glissez les contacts dans le boîtier du connecteur jusqu'à ce qu'ils s'enclenchent.
4. Verrouillage : Assurez-vous que le système de verrouillage secondaire est correctement activé.
5. Contrôle : Testez la connexion pour vous assurer qu'elle est solide et fonctionnelle.

Avec le Junior Power Connector 4 voies, vous bénéficiez d'une connexion électrique fiable et durable pour de nombreuses applications.
