Connexion électrique fiable pour applications intensives

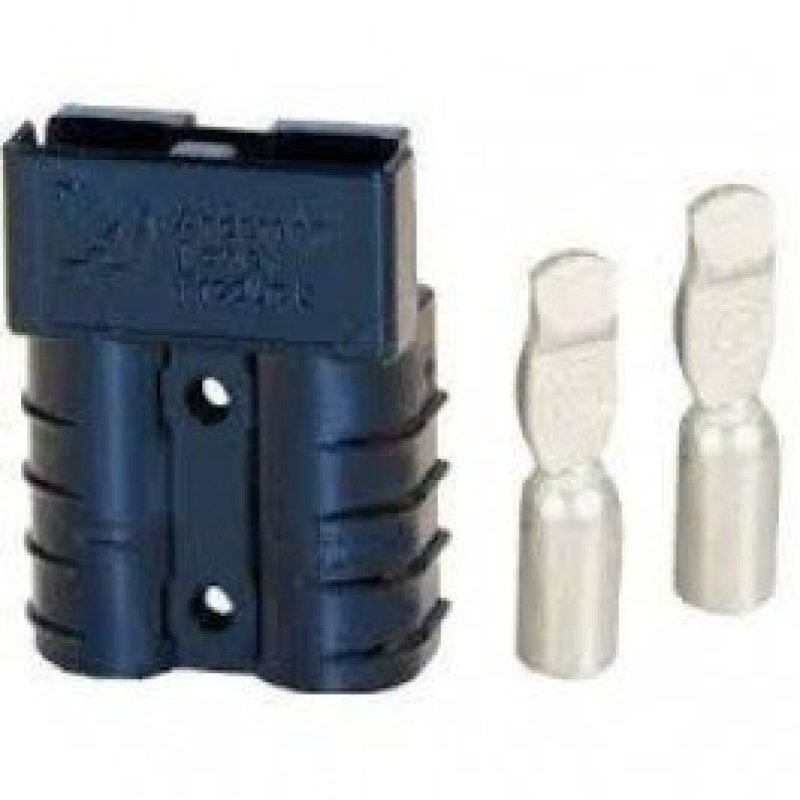

Le connecteur d'alimentation SB 2 pôles est conçu pour des applications jusqu'à 50 ampères et 600 volts, aussi bien en courant continu (DC) qu'en courant alternatif (AC). Ce connecteur est idéal pour raccorder des équipements de charge à des véhicules ou des machines, offrant un transfert d'énergie sûr et efficace.

Adapté aux câbles de 16mm²

Ce connecteur est compatible avec des câbles jusqu'à 16mm², garantissant une connexion solide et fiable. Les contacts argentés peuvent être soudés ou sertis à l'aide d'une pince à sertir, selon vos préférences et l'outillage disponible.

Conception unisexe pour un couplage facile

Les connecteurs SB sont neutres en genre, ce qui signifie qu'il n'y a pas de distinction entre fiches mâles et femelles. Deux fiches noires identiques peuvent être facilement connectées entre elles, simplifiant ainsi l'installation et réduisant le nombre de composants nécessaires.

Codage couleur pour différenciation de tension

Les différentes couleurs des fiches SB 50 servent à indiquer différents niveaux de tension et à éviter les connexions indésirables. La version noire est spécifiquement destinée aux applications 80V. Il est important d'utiliser des fiches de la même couleur pour éviter tout problème de compatibilité.

• Jaune : 12V
• Orange : 18V
• Rouge : 24V
• Gris : 36V
• Bleu : 48V
• Vert : 72V
• Noir : 80V
• Marron : 96V

Design compact et robuste

Avec des dimensions de 47,6 x 36,5 x 15,9 mm, ce connecteur est compact et facile à intégrer dans diverses installations. Sa conception robuste garantit une longue durée de vie, même dans des conditions difficiles.

Applications polyvalentes

Ce connecteur est souvent utilisé dans divers secteurs, notamment :

• Raccordement d'équipements de charge sur véhicules et machines
• Connexions dans les véhicules électriques
• Applications industrielles nécessitant des courants élevés

Installation facile

L'installation de ce connecteur est simple et peut se faire de deux manières :

• Sertissage : Utilisez une pince à sertir adaptée pour fixer fermement les contacts au câble.
• Soudure : Chauffez le contact et le câble, remplissez le contact d'étain et insérez le câble dans l'étain fondu pour une connexion solide.

Spécifications

• Type : SB / S 50
• Couleur : Noir
• Dimensions : 47,6 x 36,5 x 15,9 mm
• Courant maximal : 50A
• Tension maximale : 600V
• Nombre de pôles : 2
• Convient pour : applications DC et AC

Avec ce connecteur d'alimentation SB 2 pôles, vous êtes assuré d'une connexion électrique fiable et efficace pour vos applications intensives.
