Toepassing en functionaliteit

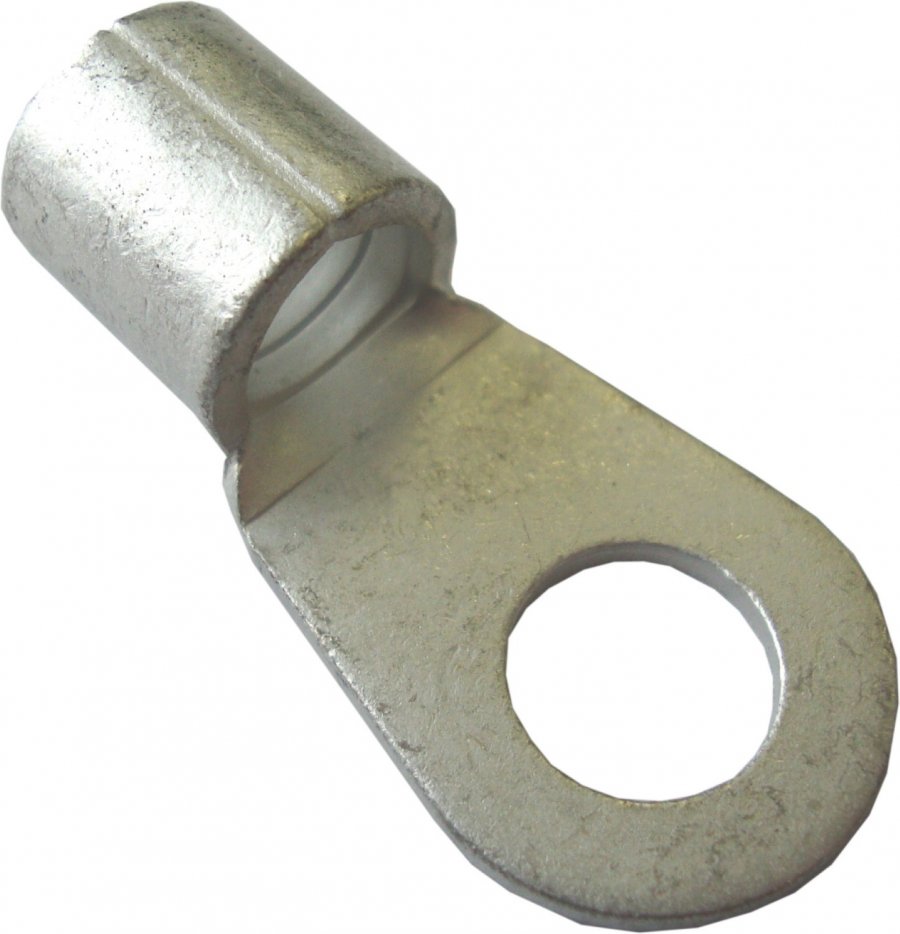

Het ongeïsoleerde starteroog is ontworpen voor het verbinden van 1mm² elektrische kabels met M2.5 bouten. Dit type kabelschoen wordt vaak gebruikt in de automotive sector voor het aansluiten van kabels op accupolen, startmotoren en andere elektrische componenten.

Kenmerken

• Materiaal: Hoogwaardig koper voor optimale geleiding.
• Ontwerp: Open model voor eenvoudige installatie en inspectie.
• Compatibiliteit: Geschikt voor 1mm² kabels en M2.5 bouten.

Voordelen

• Betrouwbare verbinding: Zorgt voor een stevige en duurzame elektrische aansluiting.
• Eenvoudige installatie: Het open ontwerp maakt snelle montage mogelijk.
• Veelzijdig inzetbaar: Geschikt voor diverse toepassingen binnen de automotive sector.

Installatie-instructies

1. Strip ongeveer 5 mm van de isolatie van de kabel.
2. Schuif het starteroog over de blootgelegde geleider.
3. Krimp het oog stevig vast met een geschikte krimptang.
4. Bevestig het oog aan de M2.5 bout en draai deze stevig aan.

Technische specificaties

• Kabeldoorsnede: 1mm²
• Boutgatdiameter: M2.5
• Materiaal: Koper
• Isolatie: Geen (ongeïsoleerd)

Toepassingsgebieden

• Automotive: Aansluiting van elektrische componenten in auto's.
• Industrieel: Verbindingen in elektrische installaties.
• Marine: Elektrische aansluitingen in boten en schepen.

Onderhoud en veiligheid

• Controleer regelmatig: Inspecteer de verbindingen periodiek op corrosie of losse contacten.
• Gebruik geschikt gereedschap: Zorg voor het juiste krimp- en montagegereedschap om een veilige verbinding te garanderen.
• Vermijd overbelasting: Zorg ervoor dat de stroomsterkte binnen de specificaties van de kabel en het starteroog blijft.
