Betrouwbare schakeling voor jouw voertuig

Dit micro wisselrelais van 24V met een schakelcapaciteit van 5A voor het verbreekcontact en 10A voor het maakcontact is ontworpen om betrouwbare schakelingen in jouw voertuig te garanderen. Dankzij de ingebouwde diode wordt de levensduur van elektronische componenten verlengd.

Ingebouwde diode voor bescherming

De geïntegreerde diode beschermt elektronische schakelaars en regelapparaten tegen schadelijke inductiespanningen die ontstaan bij het uitschakelen van de spoel. Dit voorkomt mogelijke schade aan gevoelige elektronische systemen.

Compact en veelzijdig ontwerp

Met afmetingen van 15 x 23 x 26 mm (zonder aansluitingen) is dit relais compact en eenvoudig te integreren in diverse toepassingen. Het beschikt over vijf aansluitingen: twee 6,3 mm voor het maakcontact en drie 4,8 x 0,8 mm voor de spoel en het verbreekcontact.

Eenvoudige installatie

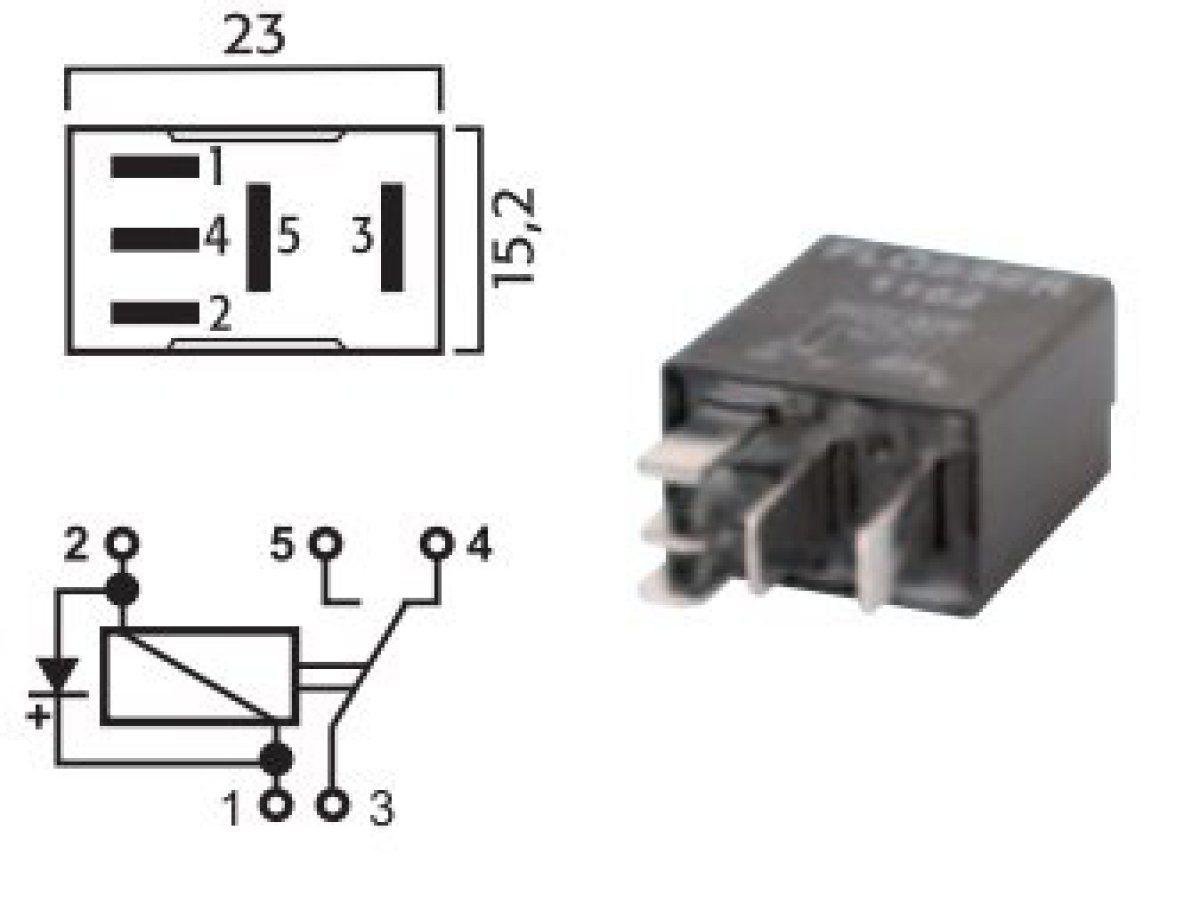

De aansluitingen zijn als volgt:

• 1 en 2: Spoel (let op de polariteit)
• 3: P-contact
• 4: Verbreekcontact
• 5: Maakcontact

Voor een optimale installatie kunnen passende relaisvoeten zoals RELH003B en RELH705 worden gebruikt, of losse schuifstekkers.

Toepassingen

Dit relais is ideaal voor toepassingen waarbij elektronische regelapparaten worden gebruikt om schakelingen te bedienen, zoals in moderne voertuigen en industriële systemen.

Specificaties

• Spanning: 24V
• Schakelcapaciteit: 5A (verbreekcontact), 10A (maakcontact)
• Aansluitingen: 5-polig
• Afmetingen: 15 x 23 x 26 mm (zonder aansluitingen)
• Aansluitingen: Twee 6,3 mm voor maakcontact, drie 4,8 x 0,8 mm voor spoel en verbreekcontact

Met dit micro wisselrelais zorg je voor een efficiënte en veilige schakeling in jouw voertuig of systeem.
